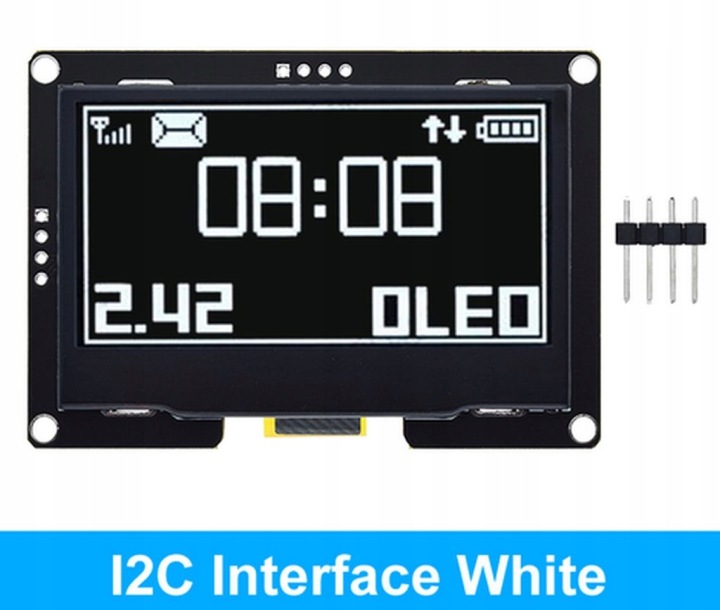

Wyświetlacz OLED 2.42" 128x64 I2C 4-pin SSD1309 biały

Opis:

Moduł graficznego wyświetlacza OLED o przekątnej 2,42 cala i rozdzielczości 128x64 pikseli, oparty na wydajnym sterowniku SSD1309. Dzięki technologii OLED każda kropka matrycy emituje własne światło, co zapewnia nieskończony kontrast, głęboką czerń oraz doskonałą czytelność białych pikseli pod każdym kątem. Wykorzystanie magistrali I2C ogranicza liczbę niezbędnych połączeń do zaledwie czterech przewodów, co czyni ten moduł niezwykle łatwym w integracji z systemami Arduino, ESP32 czy Raspberry Pi.

Kluczowe cechy

Wydajny sterownik SSD1309: zapewnia płynną obsługę grafiki i pełną kompatybilność z bibliotekami takimi jak U8g2 czy Adafruit_SSD1306 (w trybie I2C).

Interfejs I2C (4-pin): uproszczony system połączeń ograniczający liczbę zajętych pinów mikrokontrolera do minimum.

Uniwersalne punkty montażowe: moduł posiada pola lutownicze w dwóch miejscach (na dłuższym oraz krótszym boku płytki), co pozwala na wybór najwygodniejszej orientacji wyprowadzeń.

Doskonały kontrast: technologia OLED gwarantuje idealną czerń i wysoką jasność świecących na biało punktów bez potrzeby stosowania podświetlenia.

Szerokie kąty widzenia: obraz pozostaje wyraźny i czytelny nawet przy patrzeniu pod kątem powyżej 160 stopni.

Wyświetlacz OLED 2.42" 128x64 I2C 4-pin SSD1309 biały Stan opakowania oryginalne
Specyfikacja techniczna

Przekątna ekranu: 2,42 cala

Rozdzielczość: 128 x 64 px

Typ matrycy: OLED

Kolor świecenia: biały

Sterownik (driver): SSD1309 (kompatybilny z SSD1306)

Interfejs: I2C (TWI)

Napięcie zasilania: 3.3V - 5V DC

Napięcie logiczne: 3.3V

Wymiary modułu: 70 mm x 48 mm

Opis wyprowadzeń (pinout)

GND: masa układu

VCC: zasilanie (3.3V - 5V)

SCL: linia zegarowa magistrali I2C

SDA: linia danych magistrali I2C

Zastosowanie

Budowa eleganckich paneli kontrolnych i interfejsów HMI w urządzeniach profesjonalnych.

Wyświetlanie danych pomiarowych, wykresów i ikon w systemach diagnostycznych.

Tworzenie nowoczesnych stacji pogodowych, zegarów i terminali informacyjnych.

Interfejsy graficzne dla projektów Arduino, ESP32, STM32 oraz Raspberry Pi.

Wskazówki

Pamiętaj, że sterownik SSD1309 pracuje w logice 3.3V. Przy podłączaniu do systemów 5V (np. Arduino Uno) zaleca się stosowanie konwerterów poziomów logicznych na liniach SCL i SDA.

Dzięki zdublowanym polom lutowniczym możesz wlutować piny goldpin tam, gdzie najlepiej pasują do Twojej obudowy – na dłuższej lub krótszej krawędzi PCB.

Aby uniknąć efektu "wypalania" matrycy OLED przy długotrwałym wyświetlaniu statycznego obrazu, zaleca się stosowanie wygaszaczy ekranu lub programowe wyłączanie wyświetlacza w okresach bezczynności.
