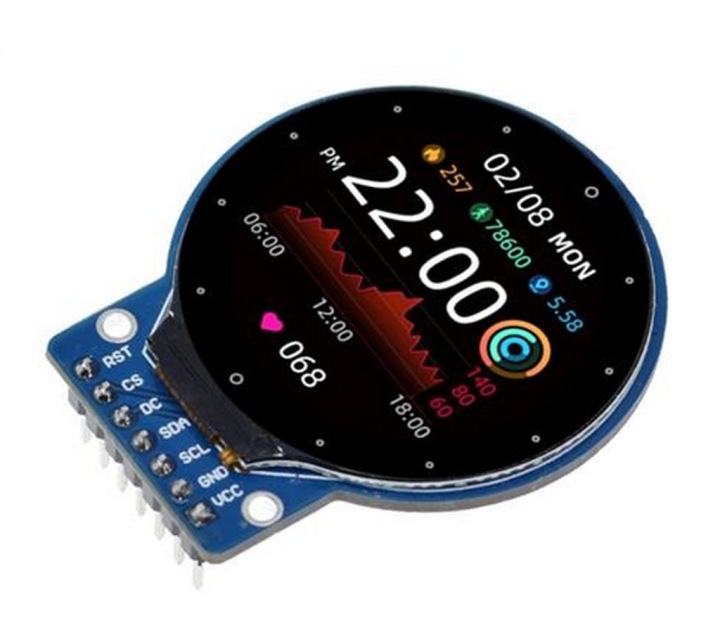

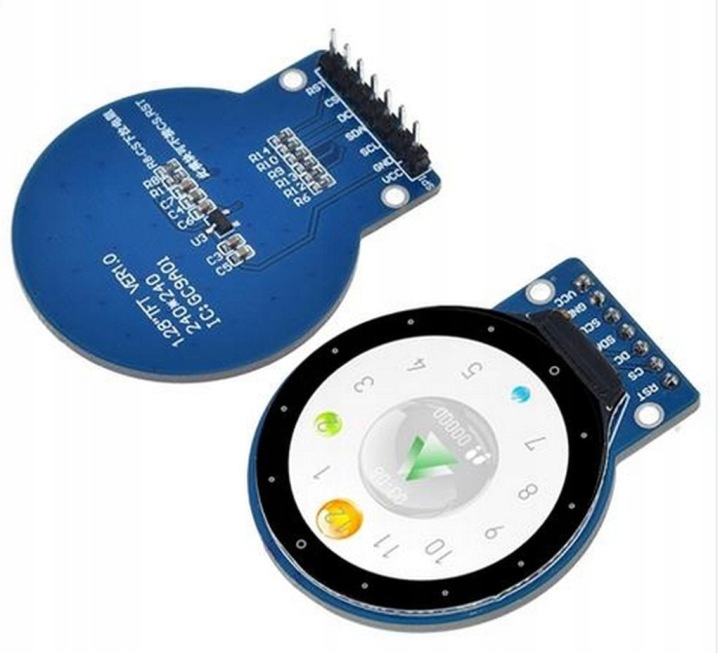

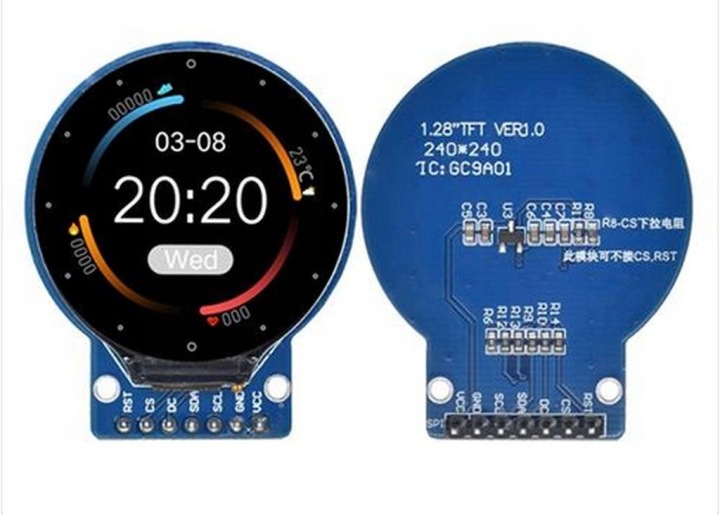

Wyświetlacz LCD TFT 1.28" 240x240 okrągły SPI 7-pin GC9A01

Opis:

Wyświetlacz LCD TFT 1.28" 240x240 okrągły SPI (7-pin)

ART-TFT128-7P

Moduł kolorowego, okrągłego wyświetlacza LCD o przekątnej 1,28 cala i rozdzielczości 240x240 pikseli, oparty na nowoczesnym sterowniku GC9A01. Unikalny, kolisty kształt matrycy w połączeniu z technologią IPS zapewnia szerokie kąty widzenia oraz żywe barwy pod każdym kątem. Dzięki 7-pinowemu interfejsowi SPI moduł idealnie nadaje się do budowy nowoczesnych interfejsów w urządzeniach typu smartwatch, cyfrowych wskaźnikach oraz zegarach, gdzie wymagana jest oszczędność miejsca i minimalistyczne połączenie.

Wyświetlacz LCD TFT 1.28" 240x240 okrągły SPI 7-pin GC9A01 Stan opakowania oryginalne
Kluczowe cechy

Wydajny sterownik GC9A01: dedykowany kontroler dla okrągłych matryc, zapewniający płynną obsługę grafiki i szeroką kompatybilność z bibliotekami.

Technologia IPS: gwarantuje doskonałe nasycenie kolorów (65 tys. barw RGB) oraz pełną czytelność obrazu pod każdym kątem.

Okrągły format ekranu: pozwala na stworzenie efektownych projektów naśladujących klasyczne wskaźniki wskazówkowe lub nowoczesne interfejsy wearables.

Interfejs SPI (7-pin): prosta komunikacja szeregowa ograniczająca liczbę przewodów niezbędnych do połączenia z mikrokontrolerem.

Kompaktowa budowa: okrągła płytka PCB z wygodnym rzędem siedmiu wyprowadzeń ułatwia montaż w niewielkich obudowach.

Wyświetlacz LCD TFT 1.28" 240x240 okrągły SPI 7-pin GC9A01 Kod producenta ARD-TFT128-7P
Specyfikacja techniczna

Przekątna ekranu: 1,28 cala

Rozdzielczość: 240 x 240 px (matryca okrągła)

Typ matrycy: TFT LCD IPS

Sterownik (driver): GC9A01

Interfejs: SPI (4-wire)

Napięcie zasilania: 3.3V - 5V DC

Napięcie logiczne: 3.3V

Wymiary modułu: ok. 44,0 mm x 36,0 mm

Opis wyprowadzeń (pinout)

RES (RST): pin resetowania wyświetlacza

CS: wybór urządzenia na magistrali SPI (Chip Select)

DC: wybór trybu dane / komendy

SDA: linia danych magistrali SPI (MOSI)

SCL: linia zegarowa magistrali SPI (SCK)

GND: masa układu

VCC: zasilanie (3.3V - 5V)

Wyświetlacz LCD TFT 1.28" 240x240 okrągły SPI 7-pin GC9A01 Producent nieznany producent
Zastosowanie

Budowa inteligentnych zegarków (Smartwatch) i urządzeń typu fitness-tracker.

Cyfrowe wskaźniki samochodowe i motocyklowe (prędkościomierze, mierniki parametrów).

Nowoczesne panele sterownicze Smart Home o kolistym designie.

Interfejsy graficzne dla projektów Arduino, ESP32, STM32 oraz Raspberry Pi.

Wyświetlacz LCD TFT 1.28" 240x240 okrągły SPI 7-pin GC9A01 Model ARD-TFT128-7P
Wskazówki

Pamiętaj, że sterownik GC9A01 pracuje w logice 3.3V. Przy podłączaniu do systemów 5V (np. Arduino Uno) konieczne jest zastosowanie konwerterów poziomów logicznych na liniach sygnałowych.

W tej 7-pinowej wersji modułu podświetlenie jest zazwyczaj połączone na stałe z zasilaniem VCC, co upraszcza połączenie, ale uniemożliwia programową regulację jasności.

Do obsługi wyświetlacza zaleca się użycie biblioteki Adafruit_GC9A01 lub odpowiednio skonfigurowanej biblioteki TFT_eSPI, co pozwoli na poprawne mapowanie współrzędnych na okrągłej matrycy.
