WOLTOMIERZ LED 0-100V 0.28" CZERWONY

Opis:

Mini Woltomierz LED 0–100V DC

Opis:
Kompaktowy woltomierz prądu stałego z trzema przewodami, przeznaczony do pomiaru napięcia w zakresie 0–100V DC. Urządzenie wyposażone jest w czytelny wyświetlacz LED w kolorze czerwonym, który zapewnia dobrą widoczność nawet w trudniejszych warunkach oświetleniowych.

Miernik posiada dwa otwory montażowe, umożliwiające stabilne i bezpieczne zamocowanie. Może być stosowany w różnego rodzaju układach elektronicznych, a także w samochodach, motocyklach czy innych instalacjach zasilanych napięciem stałym.

Dodatkowo wyposażony jest w potencjometr, dzięki któremu możliwa jest kalibracja pomiaru napięcia.

Z racji tego że miernik posiada trzy

przewody można go podłączyć na dwa sposoby.

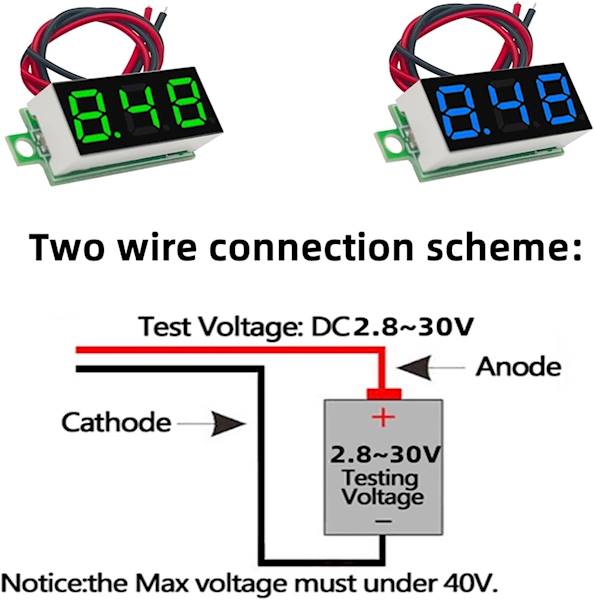

Sposób pierwszy kiedy robimy pomiar urządzenia które zasila nam

nasz miernik.

Kabel czerwony: Plus od 4,5 do 30V DC
Kabel Czarny: minus od 4,5 do 30V DC
Kabel żółty: Plus w tym samym miejscu co czerwony przewód.

W tym przypadku możemy mierzyć napięcie z zakresu

od 4,5V do 30V DC.

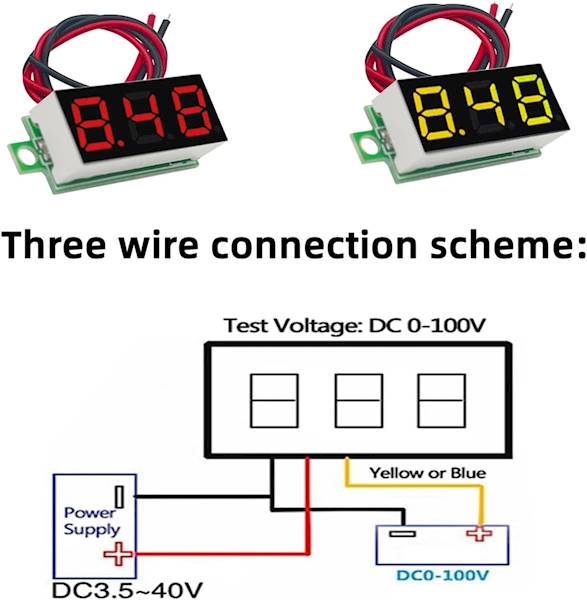

Sposób drugi kiedy mierzymy inne źródło prądu niż jest zasilony

nasz miernik.

Kabel Czerwony: Plus zasilanie miernika od 4,5V do 30V DC
Kabel Czarny: Minus zasilanie miernika od 4,5V do 30V DC

Do kabla czarnego podłączamy również minus ze źródła prądu na

na którym będziemy robić pomiar napięcia.

Kabel żółty: Plus od 0V do 100V DC podłączamy go do plusa

źródła prądu na którym będziemy robić pomiar napięcia.

Parametry techniczne

Napięcie zasilania: Od 4,5 do 30V DC

Zakres pomiaru napięcia: Od 0 do 100V DC

Rodzaj wyświetlacza: LED

Wielkość wyświetlacza: 0,28 cala

Kolor wyświetlacza: Czerwony

Ilość cyfr na wyświetlaczu: 3 cyfry

Dokładność pomiaru napięcia w zakresie od 0 do 9,99V: 0,01V

Dokładność pomiaru napięcia w zakresie od 9,99 do 99,9V: 0,1V

Możliwość kalibracji: TAK

Pobór prądu: 20mA

Czas odświeżania; 200ms

Temperatura pracy: Od -15°C do 70°C

Wymiary

Długość całkowita: 30mm

Długość wyświetlacza: 22,5mm

Szerokość (wyświetlacz i płytka): 10,3mm

Wysokość: 7mm

Średnica otworu montażowego: 2,5mm

Wymiary był robione ręcznie - istnieje margines błędu.
