REGULATOR TEMPERATURY W3230 12V

Opis:

Regulator może realizować funkcję:

Grzania
Chłodzenia
w zakresie od -55°C do 120°C z możliwością ustawiania:

Alarmu
Górnego/dolnego limitu temperatury
Histerezy
Opóźnienia załączenia przekaźnika
Ustawienia odchyłki temperatury
Czujnik temperatury NTC10K znajduje się w zestawie!


Dane techniczne:
Zasilanie: DC 12V
Zakres pomiaru temperatury: -55 - 120°C
Obciążalność wyjścia: max. 20A/14VAC, 10A/250VAC
Czujnik temp.: wodoodporny NTC10K o dług. ok 1m
Średnica czujnika: 5mm
Długość tulejki czujnika: 25mm
Dokładność pomiaru: 0,5% lub +/- 3°C
Dokładność wskazań: 0,1°C (do 99,9°C) i 1°C (powyżej 100°C)
Częstotliwość odświeżania: 0.5 sek.
Temperatura pracy: 0–50°C
Podwójny wyświetlacz LED: temp. mierzona (PV) i zadana (SV)

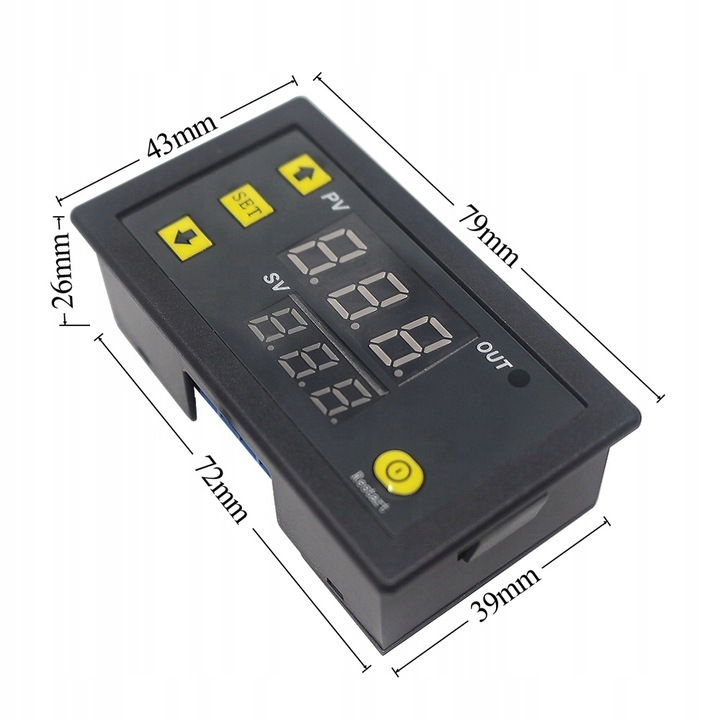

Wymiar zewnętrzny: 79x43x26mm +-1mm
Wymiar montażowy: 72x39 (głębokość 25mm)

Progrmowanie:
MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
Wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
Wejście w wybrany tryb zatwierdzamy przyciskiem SET
Zatwierdzenie wybranej wartości przyciskiem SET

Tryby programowania P0 - P6

P0 - wybór C/H chłodzenie lub grzanie
P1 - zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C
P2 - górna granica temperatury (domyślnie 120*C) zakres -45°C do 120°C
P3 - dolna granica temperatury (domyślnie -55*C) zakres -55°C do 120°C
P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C (alarm wizualny)
Załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
