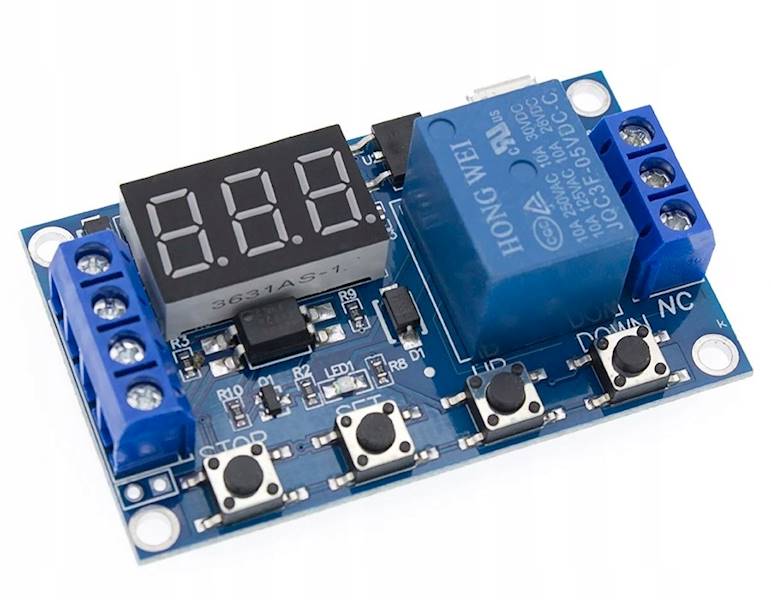

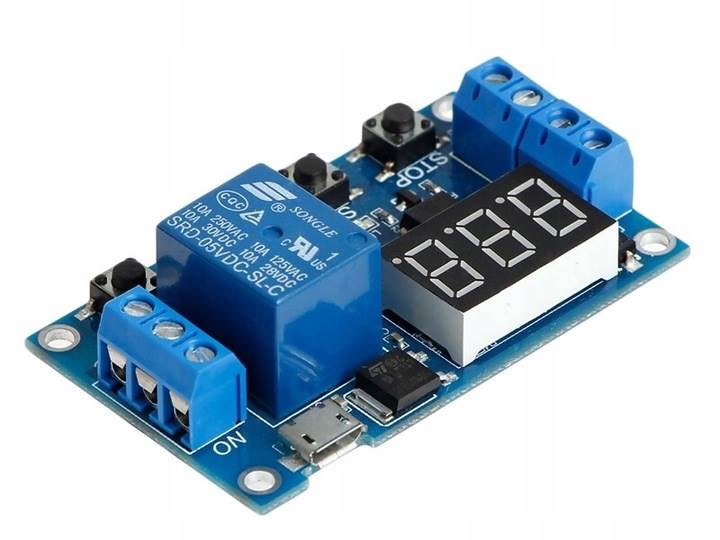

PRZEKAŹNIK CZASOWY 0-999MIN WŁĄCZNIK CYKLOWY TIMER

Opis:

⚡ Przekaźnik Czasowy 0-999min Włącznik Cyklowy Timer ⚡

☑️ Zastosowanie:
✔️ Moduł przekaźnika z opóźnieniem czasowym. Umożliwia budowę wszelkiego rodzaju włączników i wyłączników które muszą działać z określoną zwłoką.

✔️ Urządzenie znajduje zastosowanie wszędzie tam gdzie jest konieczność czasowego włączania lub wyłączania odbiorników energii elektrycznej.

✔️ Urządzenie posiada bardzo wiele trybów sterowania dzięki czemu znajdzie zastosowanie w wielu zastosowaniach.

✔️ Moduł umożliwia również cykliczne włączanie wyłączanie sterowanego urządzenia.

☑️ Funkcjonalność:
✔️ Na zewnątrz modułu wyprowadzone są styki przekaźnika zarówno NC jak i NO, co daje wiele możliwości podłączenia.

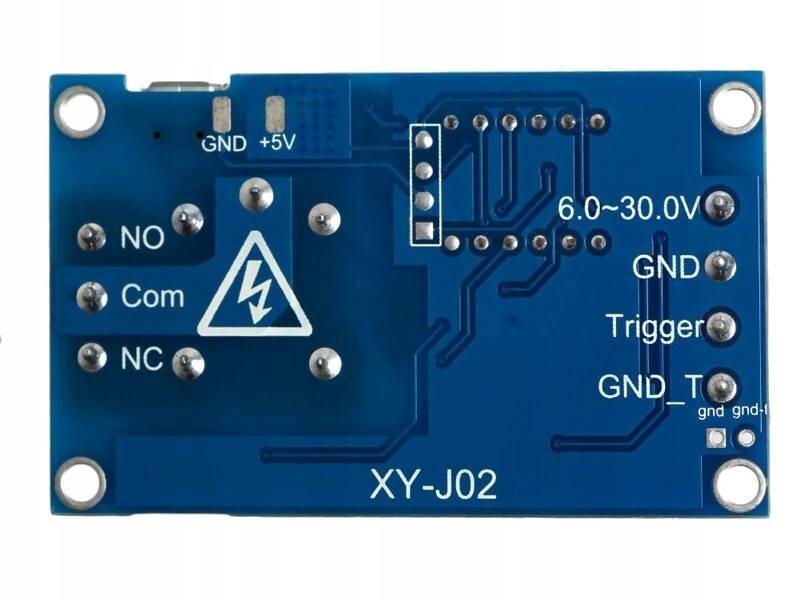

✔️ Moduł posiada również złącze które umożliwia wyzwalanie zewnętrznym sygnałem rozpoczęcie cyklu czasowego (Triggerem). Masa Triggera w celu uniknięcia zakłóceń nie jest wspólna z masą zasilania, można to zmienić zwierając punkty oznaczone gnd gnd-t. Sygnał triggera podawany jest jako impuls (zbocze narastające).

✔️ Dodatkowy przycisk "STOP" pozwala na natychmiastowe zatrzymanie przekaźnika.

✔️ Moduł jest przystosowany do zasilania z microUSB lub zasilacza od 6V do 30V.

☑️ Tryby pracy:
✔️ Aby wyświetlić aktualny tryb pracy wciskamy przycisk SET na ok.4 sec. Aby go zmienić wciskamy przycisk UP lub DOWN i nowy tryb zatwierdzamy przyciskiem SET, przechodząc do kolejnego parametru. Przyciskiem STOP wybieramy jednostkę czasu ( 00.0 - dziesiąta część sekundy, 000. -sekunda, 0.0.0. - minuta )

✔️ Następnie zależnie od wybranego trybu ustawiamy parametry OP,LC,LOP gdzie:

OP - czas załączenia przekaźnika
CL - czas rozłączenia przekaźnika
LOP - ilość powtórzeń cyklu (wartość --- oznacza nieskończoność)
✔️ Dłuższe naciśnięcie przycisku SET wychodzi z trybu programowania.

✔️ P1.1 – Po sygnale wyzwalającym przekaźnik jest załączany na czas OP podczas którego sygnał wyzwalający jest ignorowany

✔️ P1.2 - Po sygnale wyzwalającym przekaźnik jest załączany na czas OP, ponowne podanie sygnału wyzwalającego resetuje zegar

✔️ P1.3 - Po sygnale wyzwalającym przekaźnik jest załączany na czas OP, ponowne podanie sygnału wyzwalającego resetuje zegar oraz rozłącza przekaźnik

✔️ P-2 - Po sygnale wyzwalającym odmierzany jest czas CL, podczas którego sygnał wyzwalający jest ignorowany, po czym przekaźnik jest załączany na czas OP

✔️ P3.1 - Po sygnale wyzwalającym przekaźnik jest załączany na czas OP, następnie jest rozłączany na czas CL, cykl powtarzany jest zgonie z LOP

✔️ P3.2 - Po pojawieniu się zasilania (sygnał wyzwalający jest nieaktywny) przekaźnik jest załączany na czas OP, następnie jest rozłączany na czas CL, cykl powtarzany jest zgonie z LOP

✔️ P4 – Po sygnale wyzwalającym przekaźnik jest załączany, przekaźnik zostanie rozłączony gdy zniknie sygnał wyzwalający + czas CL.

✔️ Dłuższe naciśnięcie przycisku STOP pozwala aktywować wygaszanie wyświetlacza po 5 minutach: C-L - wygaszanie aktywne, O-d - wygaszanie nieaktywne

648 Przekaźnik Czasowy 0-999min Włącznik Cyklowy Producent nieznany producent
☆ Napięcie zasilania: 6-30V lub micro USB 5V

☆ Zakres czasu: 0,1s-999min

☆ Pobór prądu: 20-50mA

☆ Napięcie wyzwalające: 3.8-24V

☆ Obciążalność styków: 5A / 250VAC

☆ Temperatura pracy: -40 - 85°C

☆ Wymiary: 62 x 38 x19mm

☆ Pamięć ustawień w razie braku zasilania
