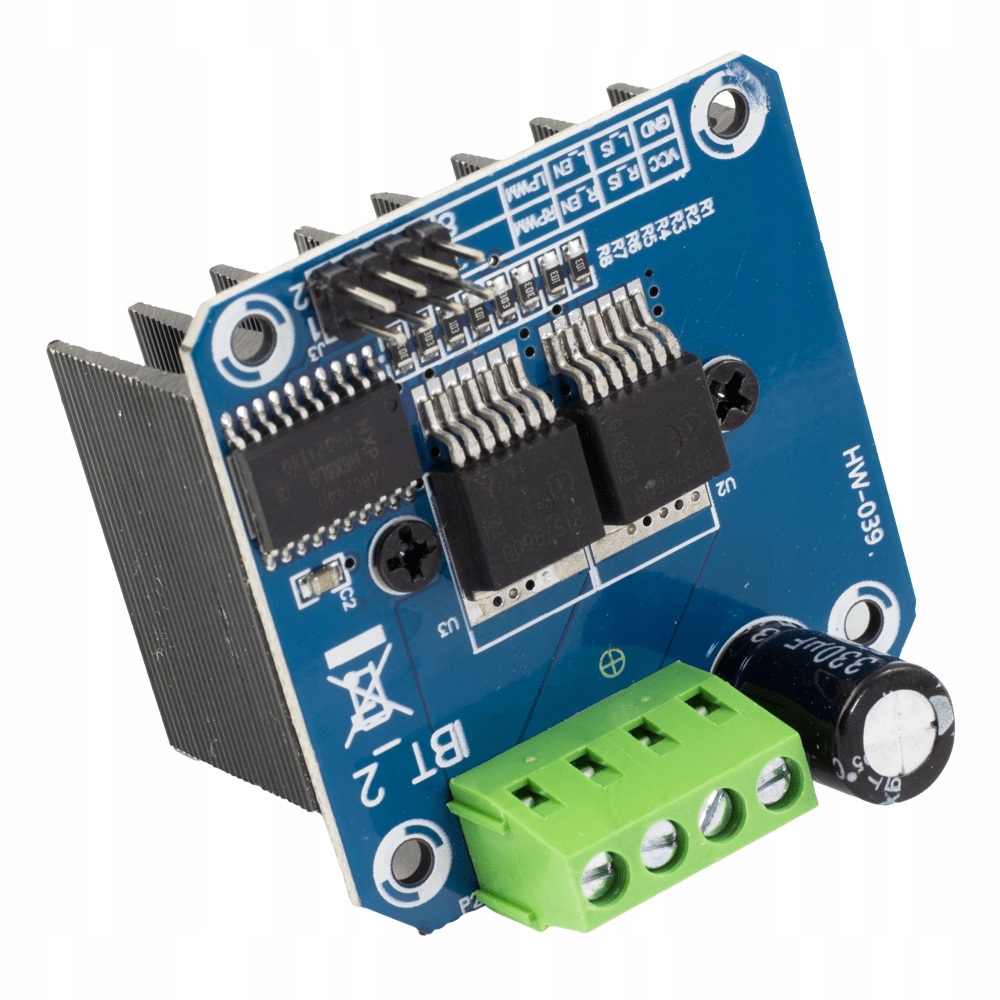

Mostek H do sterowania silnikami DC BTS7960B 43A

Opis:

⭐️ STEROWNIK SILNIKA PRĄDU STAŁEGO DC
Moduł mostka H na układzie BTS7960B to prosty w użyciu sterownik umożliwiający sterowanie kierunkiem i prędkością obrotową silnika DC.

☝️ Nadaje się do silników dużej mocy. Jego maksymalna wydajność prądowa jest na poziomie aż 43A.

⭐️ KOMPATYBILNY Z ARDUINO
Moduł ten jest kompatybilny z Arduino i innymi mikrokontrolerami. Może posłużyć do budowy solidnego robota lub pojazdu. Sprawdzi się doskonale wszędzie tam, gdzie wymagany jest mocny silnik.

⭐️ BEZPIECZNY I WYDAJNY

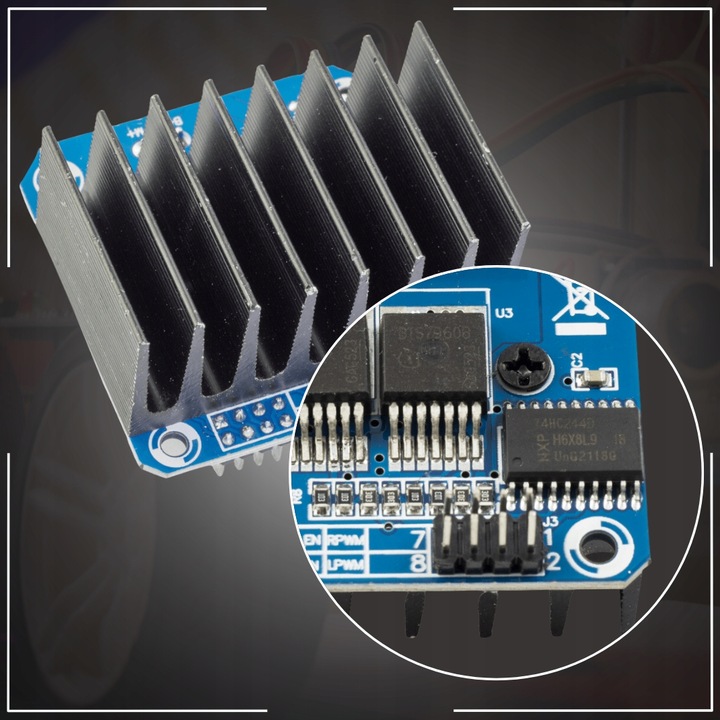

✔️ Układ bufora 74HC244 – zapewnia bezpieczeństwo użytkowania modułu razem z mikrokontrolerem. Został on tutaj użyty jako pośrednik między sterowaniem z mikrokontrolera, a samymi układami wykonawczymi BTS7960B.

✔️ Wydajny radiator – zaprojektowany do ciągłej pracy z wysokimi obciążeniami. Solidny radiator efektywnie chłodzi układy wykonawcze, dzięki czemu moduł ten nadaje się do silników dużej mocy.

✔️ Dodatkowo moduł posiada zabezpieczenia:

Termiczne
Przeciwprzeciążeniowe
Przeciwzwarciowe

⭐️ UNIWERSALNY I PRECYZYJNY
✔️ Uniwersalny – dzięki szerokiemu zakresowi napięcia pracy. Do modułu można podać napięcie silnika w bardzo szerokim zakresie od 6V do 27V, przy maksymalnym prądzie 43A.

✔️ Precyzyjny – pozwala na dokładne kontrolowanie prędkości silnika. Mostek jest sterowany sygnałem PWM. Gwarantuje to płynne sterowanie poprzez wypełnienie sygnału.

⭐️ OPIS PODŁĄCZENIA
⚠️ Uwaga! Wszystkie moduły na rynku mają błędnie oznaczone piny kierunku/PWM. Sprawdziliśmy to i poprawne podłączenie to:

R_EN, L_EN – wejścia sygnału PWM sterującego prędkością obrotową. Łączymy je razem.
RPWM, LPWN – odpowiadają za kierunek obrotu silnika. Tych używamy oddzielnie.
Do zasilania silnika służą złącza:

B+, B- – zasilanie DC dużej mocy dla silnika.
M+, M- – złącza silnika DC prądu stałego
Pozostałe piny części logicznej modułu:

VCC, GND – zasilanie logiki 3,3V lub 5V
R_IS, L_IS – sygnały ostrzeżenia o nadmiernym prądzie lub przegrzaniu

⭐️ SPECYFIKACJA STEROWNIKA SILNIKA DC BTS7960B

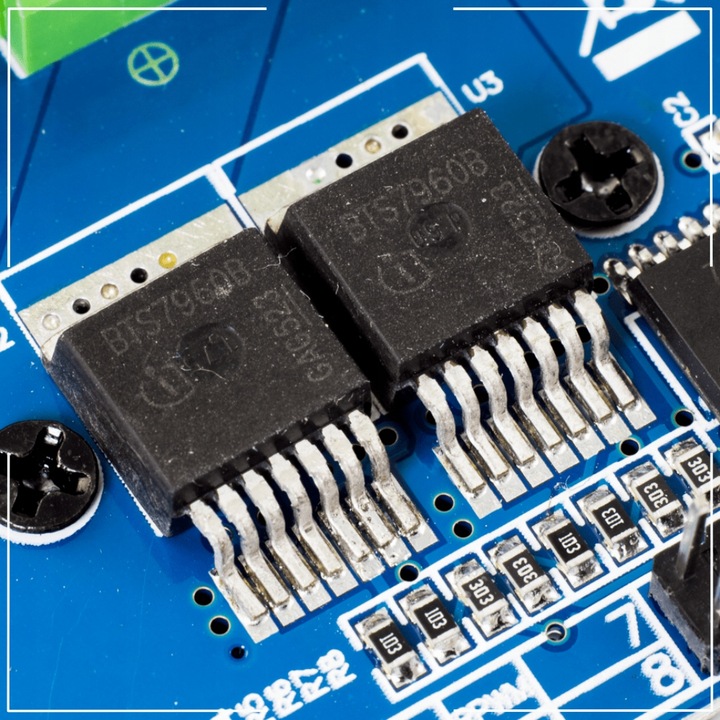

Układ mostka: BTS7960B
Napięcie silnika: 6 - 27 V
Napięcie części logicznej 3,3 - 5 V
Prąd maksymalny silnika: 43A
Sterowanie obrotami: PWM
Zakres regulacji obrotów: 0 - 100%
Zamontowany solidny radiator
