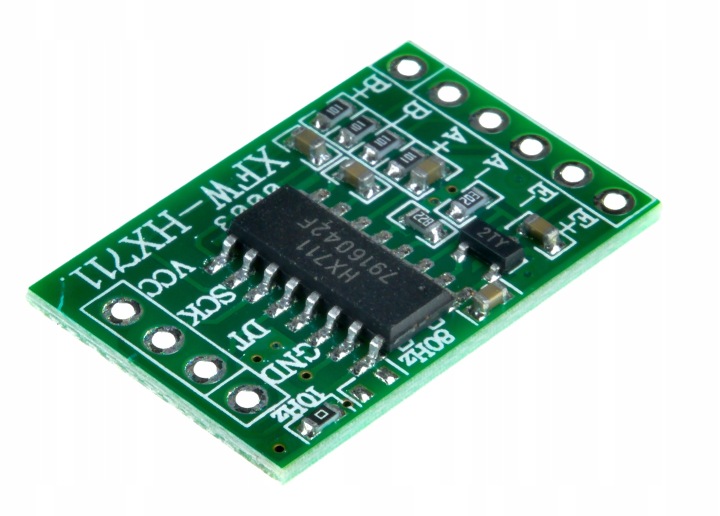

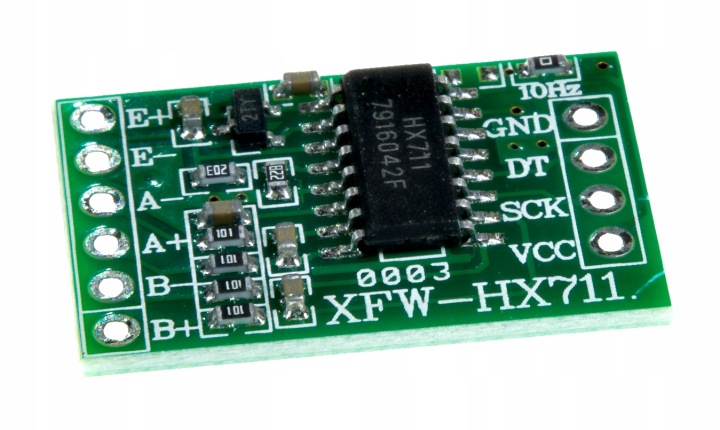

MODUŁ TENSOMETR ADC HX711

Opis:

HX711 to precyzyjny 24-bitowy przetwornik analogowo-cyfrowy (ADC) ze zintegrowanym wzmacniaczem, zaprojektowany specjalnie do odczytu sygnałów z czujników tensometrycznych. Umożliwia dokładny pomiar masy w wagach elektronicznych oraz innych aplikacjach wykorzystujących mostek Wheatstone’a.

Moduł współpracuje z popularnymi mikrokontrolerami, takimi jak Arduino, ESP32, ESP8266, Raspberry Pi, i jest wspierany przez gotowe biblioteki.

Cechy produktu:
✔ Przetwornik ADC 24-bit dedykowany do czujników tensometrycznych

✔ Wbudowany wzmacniacz o programowalnym wzmocnieniu (32, 64, 128)

✔ Komunikacja cyfrowa przez interfejs 2-pinowy (DT, SCK)

✔ Bardzo niski pobór prądu – idealny do zastosowań bateryjnych

✔ Kompatybilność z Arduino, ESP, Raspberry Pi

Specyfikacja techniczna:
✔ Napięcie zasilania: 2.6V – 5.5V

✔ Wejścia różnicowe: 2 kanały (jednoczesny odczyt 1 czujnika)

✔ Rozdzielczość: 24 bity

✔ Wzmocnienie: 32 / 64 / 128 (domyślnie 128)

✔ Interfejs: DT (Data), SCK (Clock)

✔ Wymiary modułu: ok. 20 × 16 mm

Zastosowanie:
✔ Wagi elektroniczne DIY (kuchenne, przemysłowe, smart home)

✔ Pomiar siły, nacisku, zginania z wykorzystaniem tensometrów

✔ Projekty badawcze i edukacyjne z czujnikami siły

✔ Integracja z systemami ESPHome, Arduino IoT, Home Assistant

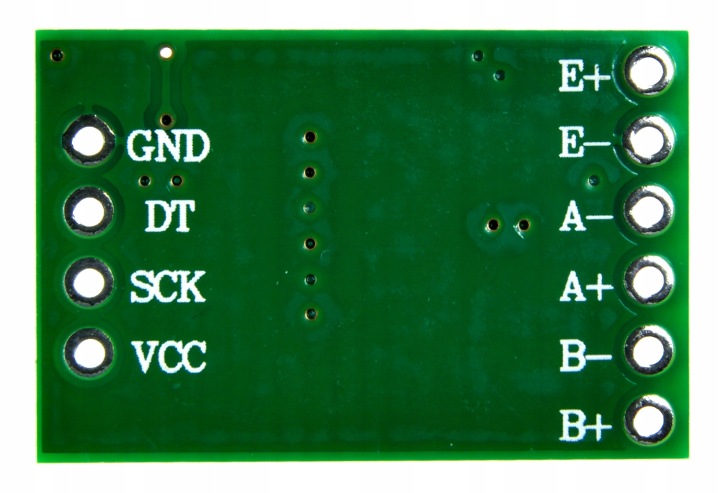

Podłączenie:
Do mikrokontrolera (np. Arduino, ESP32):

✔ VCC → 2.6V – 5.5V (np. 5V z Arduino)

✔ GND → masa

✔ DT → pin danych (np. D3 Arduino)

✔ SCK → pin zegarowy (np. D2 Arduino)

Do belki tensometrycznej (4-przewodowej):

✔ E+ → Excitation+ (zasilanie mostka), kolor: czerwony

✔ E− → Excitation− (masa zasilania mostka), kolor: czarny

✔ A+ → Signal+ (sygnał różnicowy), kolor: zielony

✔ A− → Signal− (sygnał różnicowy), kolor: biały

Uwaga: Kolory przewodów mogą się różnić w zależności od producenta – zawsze warto potwierdzić ich funkcję w dokumentacji lub za pomocą miernika.

Moduł HX711 to sprawdzone rozwiązanie do precyzyjnego pomiaru siły i masy. Dzięki prostemu interfejsowi i wsparciu w Arduino IDE, integracja z wagą elektroniczną jest szybka i niezawodna.
