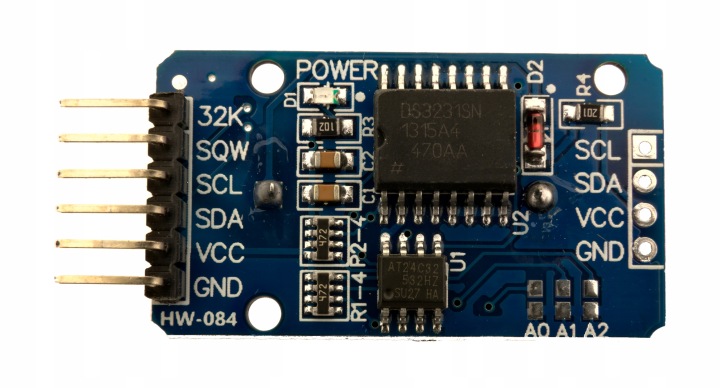

MODUŁ RTC DS3231 I2C – PRECYZYJNY ZEGAR CZASU RZECZYWISTEGO

Opis:

Moduł RTC DS3231 to układ służący do podtrzymywania i udostępniania aktualnego czasu w systemach elektronicznych. W przeciwieństwie do prostych rozwiązań programowych, zegar działa niezależnie od mikrokontrolera i nie traci informacji o czasie podczas restartu lub zaniku zasilania (jeśli zastosowana jest bateria podtrzymująca).

Sercem modułu jest układ DS3231 wyposażony w zintegrowany, kompensowany temperaturowo oscylator kwarcowy (TCXO). Dzięki temu eliminuje problem dryftu częstotliwości wynikającego ze zmian temperatury, co przekłada się na wysoką stabilność i dokładność odmierzania czasu bez potrzeby częstej kalibracji.

Komunikacja z modułem odbywa się przez magistralę I2C (linie SDA i SCL), co pozwala na łatwe podłączenie do większości mikrokontrolerów i komputerów jednopłytkowych. Układ udostępnia rejestry zawierające sekundy, minuty, godziny, dzień tygodnia, dzień miesiąca, miesiąc oraz rok.

Dodatkowo moduł oferuje funkcje alarmów oraz wyjście sygnału zegarowego (SQW), które mogą być wykorzystane do wybudzania mikrokontrolera lub realizacji zadań cyklicznych. Wbudowany czujnik temperatury umożliwia odczyt temperatury otoczenia bez potrzeby stosowania dodatkowych komponentów.

DS3231 znajduje zastosowanie w projektach wymagających dokładnego pomiaru czasu, takich jak rejestratory danych, zegary, systemy automatyki, harmonogramy czy urządzenia IoT.

Cechy:
✔ układ DS3231

✔ komunikacja I2C

✔ wysoka dokładność (TCXO)

✔ podtrzymanie bateryjne

✔ pomiar temperatury wbudowany

✔ wyjście SQW / alarm

✔ kompatybilny z 3.3V i 5V

✔ gotowy moduł do użycia

Specyfikacja:
✔ układ: DS3231

✔ interfejs: I2C

✔ napięcie pracy: 3.3V – 5V

✔ dokładność: ±2 ppm (typowo)

✔ zakres temperatur pracy: -40°C do +85°C

✔ wbudowany oscylator: TCXO (kompensowany temperaturowo)

✔ pomiar temperatury: tak (wbudowany czujnik)

✔ alarmy: 2 niezależne alarmy

✔ wyjście SQW: tak (sygnał zegarowy / przerwania)

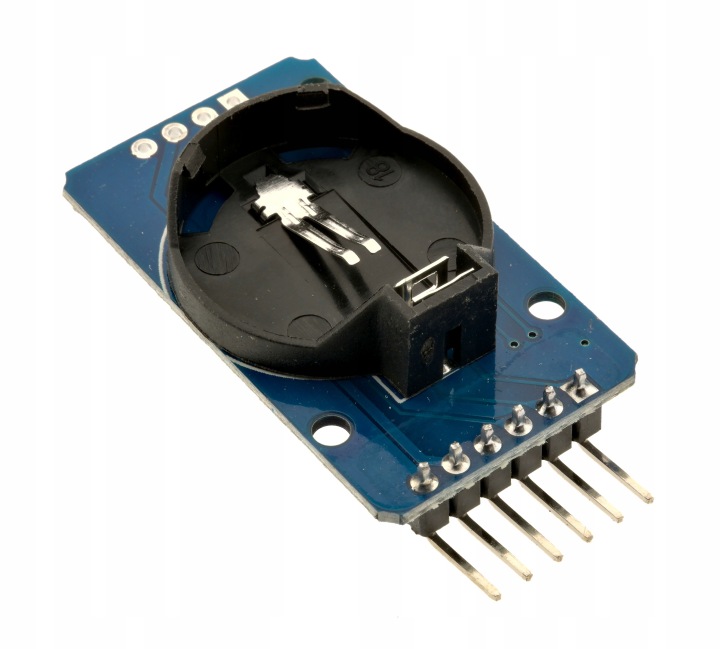

✔ podtrzymanie czasu: bateria CR2032 (brak w zestawie)

✔ format czasu: 24h / 12h

✔ adres I2C: 0x68

Zastosowanie:
✔ projekty elektroniczne i DIY

✔ nauka programowania i elektroniki

✔ systemy embedded (mikrokontrolery)

✔ urządzenia IoT wymagające dokładnego czasu

✔ rejestracja danych (data logging)

✔ zegary elektroniczne i budziki

✔ systemy automatyki domowej i przemysłowej (niskonapięciowe)

✔ synchronizacja czasu w urządzeniach elektronicznych

Zawartość zestawu:
✔ moduł RTC DS3231 (z wlutowanymi goldpinami)

✔ brak baterii CR2032
