MODUŁ REGULATORA PWM IRF520 5A 24V

Opis:

Moduł Regulatora PWM IRF520 - mosfet - do 5A i 24V - sterownik silników DC

Dzięki modułowi sterownika IRF520 możemy sterować sygnałem PWM pochodzącym np. z modułu arduino i płynnie regulować napięciem stałym, co pozwoli nam na sterowanie: obrotami silnika prądu stałego, jasnością żarówki, diodami led, grzałkami.

Dzięki modułowi sterownika IRF520 możemy sterować sygnałem PWM pochodzącym np. z modułu arduino i płynnie regulować napięciem stałym, co pozwoli nam na sterowanie: obrotami silnika prądu stałego, jasnością żarówki, diodami led, grzałkami itd.

Moduł wykonawczy IRF520 z tranzystorem typu MOSFET z kanałem N do kontrolowania urządzeń o wyższym poborze prądu niż dopuszczalny przez układ sterujący taki jak Arduino, Raspberry Pi i inne układy mikroprocesorowe.
Moduł niezwykle przydatny w czasie tworzenia projektu, prototypu, docenią go więc wszyscy początkujący majsterkowicze za prostotę zaimplementowania w projekt.
Łatwe sterowanie nie wymaga użycia mikrokontrolera, wystarczy dowolny generator PWM aby móc sterować urządzeniami wysokoprądowymi.
Dane techniczne
Moduł zbudowany na tranzystorze N-MOSFET IRF520
Napięcie pracy: 3,3V -5V ( kompatybilny z logiką ARDUINO i Raspberry Pi)
Napięcie obciążenia: 0-24V
Prąd obciążenia: do 5A (powyżej 1A należy układ wyposażyć w dodatkowy radiator)
Max moc 60W (powyżej 10W należy układ wyposażyć w dodatkowy radiator)
Złącza terminalblock
Dioda LED sygnalizująca obecność zasilania
Wymiary: 33x24mm

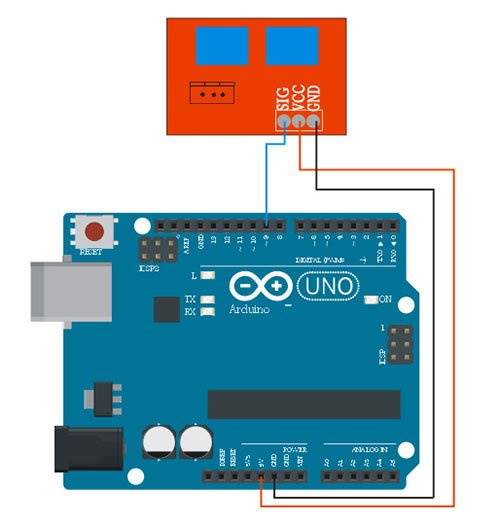

Schemat podłączenia do arduino
Moduł posiada 7 wyprowadzeń:

Złącza goldpin
SIG: sygnał sterujący
VCC: zasilanie części logicznej
GND: masa
Złącza ARK:
VIN: źródło zasilania zewnętrznego od 0 V do 24 V
GND: masa
V-: biegun ujemny układu sterowanego
V+: biegun dodatni układu sterowanego
