MODUŁ GENERATORA SYGNAŁU PROSTOKĄTNEGO NE555 REGULOWANY 1Hz - 200kHz

Opis:

Moduł Generatora sygnału prostokątnego NE555 - regulowany 1Hz - 200 kHz

Opis

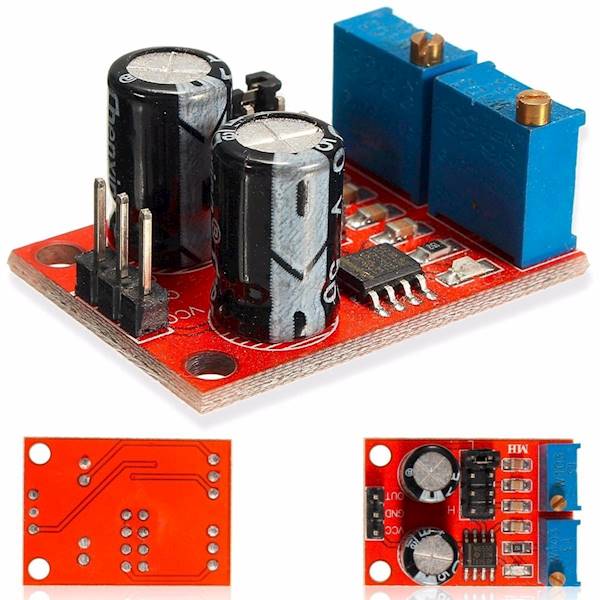

Moduł Generatora sygnału prostokątnego NE555 z dwoma potencjometrami ustalającymi częstotliwość przebiegu wyjściowego oraz jego współczynnik wypełnienia.

Dane techniczne
Zasilanie: 5V-15V.
Przy 5V wyjście 15mA;
Przy 12V wyjście 35mA
Amplituda: 4.2V V-PP do 11.4V V-PP.
Maximum wyjścia: >=15MA (5V, V-PP 50%),
>=35MA (12V , V-PP 50%)
Do wyboru:
LF file: 1Hz ~ 50Hz
IF file: 50Hz ~ 1kHz
High-frequency file: 1KHz ~ 10kHz
HF file: 10kHz ~ 200kHz
Niski poziom - Dioda włączona
Wysoki poziom - Dioda wyłączona
Mała częstotliwość - Dioda mruga
