ŁADOWARKA SOLARNA MPPT CN3065 500MA USB

Opis:

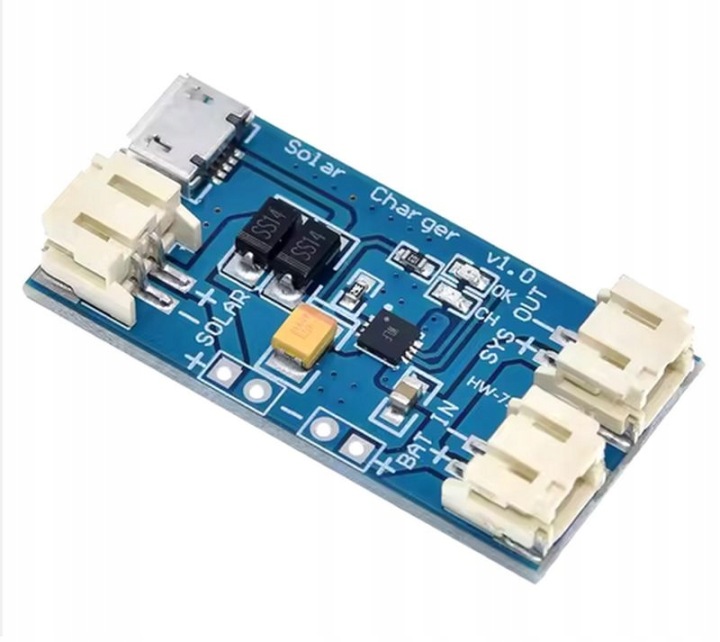

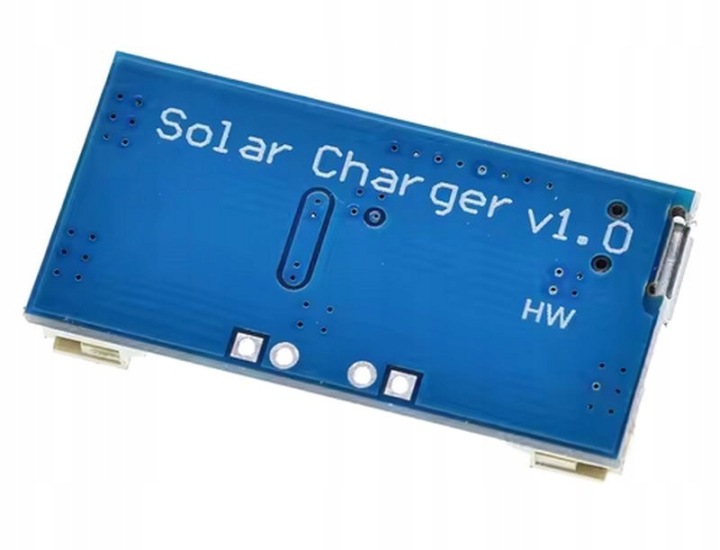

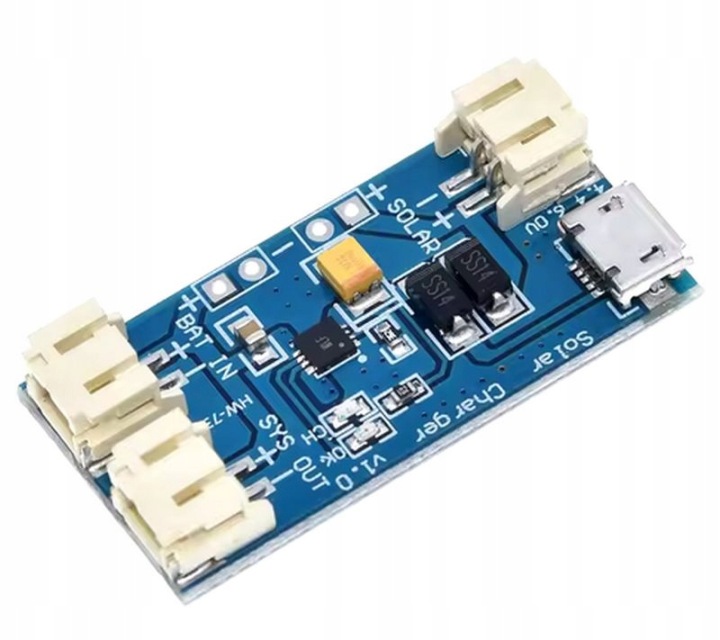

ŁADOWARKA SOLARNA MPPT CN3065 HW-736

BMS-70115

Moduł HW-736 to automatyczny menedżer zasilania solarnego dedykowany do bezpiecznego ładowania pojedynczych ogniw litowo-jonowych (Li-Ion) oraz litowo-polimerowych (Li-Pol) o napięciu znamionowym 3,7 V. Układ bazuje na zaawansowanym kontrolerze CN3065.

Parametry techniczne

Napięcie wejściowe (Panel / USB): 4,4 V – 6,0 V

Maksymalny prąd ładowania: 500 mA

Napięcie odcięcia ładowania: 4,2 V (tolerancja 1%)

Napięcie progowe układu adaptacyjnego: około 4,35 V – 4,5 V

Interfejsy wejściowe: Port Micro-USB oraz piny lutownicze / złącza JST (Solar)

Zabezpieczenia: Termiczne (redukcja prądu przy 140 stopniach Celsjusza), przeciwzwarciowe

ŁADOWARKA SOLARNA MPPT CN3065 500MA USB Stan opakowania oryginalne
Działanie algorytmu ładowania (Fazy CC/CV)

Układ ładuje akumulator w sposób autonomiczny w trzech etapach:

1. Ładowanie wstępne (Trickle Charge)

Gdy napięcie ogniwa jest niskie (ogniwo głęboko rozładowane) i wynosi poniżej 3,0 V, układ podaje mały prąd konserwacyjny o wartości około 50 mA. Chroni to skrajnie wyczerpane ogniwa przed uszkodzeniem.

2. Ładowanie stałoprądowe (Constant Current - CC)

Po przekroczeniu progu 3,0 V układ przechodzi do szybkiego ładowania pełną mocą do 500 mA. Prąd zależy od aktualnej wydajności źródła zasilania. Napięcie na baterii miarowo rośnie.

3. Ładowanie stałonapięciowe (Constant Voltage - CV)

Po osiągnięciu napięcia 4,2 V zostaje ono zablokowane na tym poziomie, a prąd ładowania zaczyna samoczynnie spadać. Po spadku prądu do poziomu około 10 procent wartości maksymalnej, ładowanie zostaje całkowicie odcięte.

4. Automatyczny restart: Jeśli napięcie na naładowanej baterii spadnie poniżej 4,05 V, proces ładowania uruchamia się ponownie.

ŁADOWARKA SOLARNA MPPT CN3065 500MA USB Kod producenta BMS-70115
Funkcja solarna (Uproszczony MPPT)

Moduł posiada wewnętrzną pętlę regulacji napięcia wejściowego, dostosowaną do charakterystyki paneli fotowoltaicznych:

W przypadku nagłego spadku nasłonecznienia (na przykład przez zachmurzenie), napięcie z panelu zaczyna drastycznie spadać.

Zwykłe ładowarki przeciążyłyby panel i przerwały pracę. Moduł HW-736 w momencie spadku napięcia wejściowego w okolice 4,4 V automatycznie ogranicza pobór prądu ładowania.

Dzięki temu panel nie zostaje zablokowany i stale generuje maksymalną możliwą moc w danych warunkach atmosferycznych.

ŁADOWARKA SOLARNA MPPT CN3065 500MA USB Producent nieznany producent
Zarządzanie energią i obciążeniem

Separacja źródeł: diody Schottky ego na płytce zapobiegają cofaniu się prądu. Energia nie popłynie z USB do panelu solarnego ani z akumulatora na wejście w nocy.

Zasilanie buforowe: wyjście na odbiornik (SYS OUT lub piny baterii) połączone jest równolegle z akumulatorem. Energia ze słońca lub USB zasila jednocześnie urządzenie oraz ładuje baterię. Gdy brakuje słońca, bateria bezprzerwowo przejmuje całe zasilanie układu.

ŁADOWARKA SOLARNA MPPT CN3065 500MA USB Model ŁADOWARKA SOLARNA MPPT CN3065 500MA USB
Sygnalizacja stanu pracy (diody LED)

Dioda CH (czerwona) → Dioda OK (zielona lub niebieska) → Status modułu

Włączona → Wyłączona → Trwa proces ładowania akumulatora

Wyłączona → Włączona → Akumulator jest w pełni naładowany (4,2 V)

Wyłączona → Wyłączona → Brak zasilania wejściowego (noc lub odłączone USB)

Mruga → Włączona → Zasilanie jest podłączone, ale brak akumulatora

ŁADOWARKA SOLARNA MPPT CN3065 500MA USB Rodzaj ładowarka
Wskazówki użytkowe (bezpieczeństwo)

Brak ochrony przed głębokim rozładowaniem: Moduł HW-736 nie posiada wbudowanego odcięcia podnapięciowego dla obciążenia. Podłączony odbiornik będzie czerpał prąd aż do całkowitego rozładowania ogniwa poniżej bezpiecznych 3,0 V, co doprowadzi do zniszczenia baterii.

Rozwiązanie: Należy stosować akumulatory z własnym, wbudowanym układem zabezpieczającym PCM lub dodać zewnętrzny moduł zabezpieczający (na przykład oparty na układzie DW01A) pomiędzy HW-736 a odbiornikiem.
