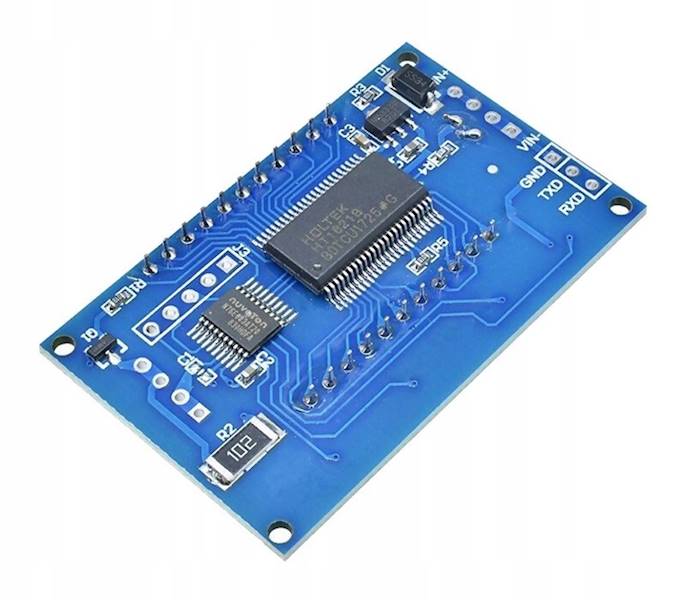

Generator sygnału PWM 1Hz - 150kHz LCD

Opis:

☑️ Zastosowanie:
✔️ Moduł generatora PWM wyposażony jest w jasny czytelny wyświetlacz LCD. Pozwala niezależnie ustawiać częstotliwość PWM, a także jego współczynnik wypełnienia.

✔️ Nastawy parametrów pracy modułu można zmieniać poprzez przyciski znajdujące się na module, a także z komputera lub mikrokontrolera poprzez interfejs UART!

✔️ Napięcie szczytowe generowanego sygnału równa się napięciu zasilania.

☑️ Funkcjonalność:
✔️ Częstotliwość jest podzielona na 4 zakresy które są automatycznie przełączane:

xxx - najmniejsza jednostka to 1 Hz, zakres wartości 1Hz - 999Hz.
x. xx - najmniejsza jednostka to 0,00kHz, zakres wartości 1.00 kHz ~ 9.99 kHz
xx. x - najmniejsza jednostka to 0.1 kHz; zakres wartości 10.0 kHz ~ 99.9 kHz
x. x. x - najmniejsza jednostka to 1 kHz; zakres wartości 1 kHz ~ 150 kHz
✔️ Możliwość zmiany parametrów za pomocą interfejsu UART (RXD, TXD, GND).

☑️ Przykłady wskazań:
1.01 - PWM o częstotliwości 1.01kHz
54.1 - PWM o częstotliwości 54.1kHz
☑️ Przykłady komend UART:
✔️ Przykład ustawiania częstotliwości:

”F101” - ustawienie częstotliwości na 101Hz
"F1.0.5" - ustawienie częstotliwości na 105kHz
✔️ Przykład ustawienia współczynnika wypełnienia:

“D050” - ustawienie wypełnienia na 50%
388 Generator sygnału PWM 1Hz - 150kHz LCD Stan opakowania oryginalne
☆ Napięcie zasilania: 3,3 - 30V

☆ Zakres częstotliwości: 1Hz - 150 kHz

☆ Zakres wypełnienia: 0 - 100%

☆ Dokładność częstotliwości: 2%

☆ Obciążalność wyjścia: 5 - 30mA

☆ Temperatura pracy: - 20℃ do + 70℃

☆ Interfejs: UART (TXD, RXD, GND)

☆ Parametry transmisji UART: 9600/8/N/1

☆ Wymiary: 40 x 30mm
